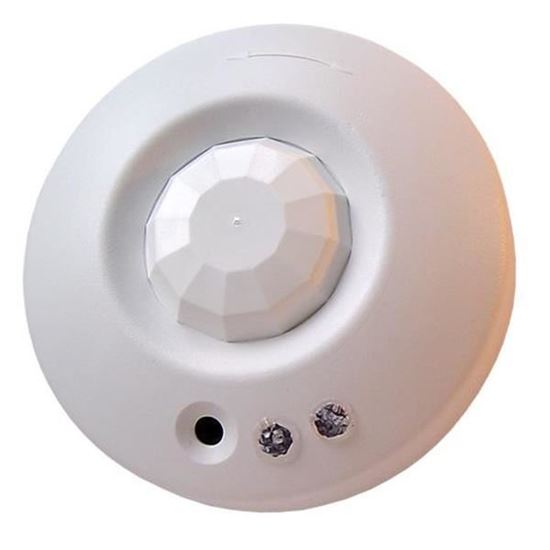

Извещатель охранный совмещенный Астра-8
ИК + звуковой датчик, потолочный, микропроцессор, ИК: диаметр зоны 9м, звуковой: 6м, высота до 3,6м, 2 реле
Назначение
обнаружение проникновения в охраняемое пространство и разрушения стекол, остекленных конструкций закрытых помещений и формирование извещения о тревоге путем размыкания выходных контактов сигнальных реле.
Особенности
- 2 канала обнаружения: объемный оптико-электронный (ИК), поверхностный звуковой (АК)
- установка на потолке
- два оптоэлектронных реле
- микропроцессорный анализ сигнала
- дополнительная защита металлическим экраном от электромагнитных помех
- режим "память тревоги"
- режим тестирования АК-канала
- контроль вскрытия корпуса
- контроль напряжения питания.
ИК:
- объемная круговая зона обнаружения
- 110 элементарных чувствительных зон
- устойчивость к внешней засветке не менее 6500 лк
- дискретная регулировка обнаружительной способности.
АК:
- обнаружение разрушения обычных стекол, защищенных полимерной пленкой, армированного, узорчатого, многослойного строительного, закаленного плоского
- дискретная регулировка чувствительности.
Технические данные
|
диаметр зоны обнаружения ИК-канала, м
|
9
|
|
дальность обнаружения в секторе объемного угла 120 ° из центра микрофона АК-канала, м
|
6
|
|
угол зоны обнаружения ИК-канала в горизонтальной плоскости,°
|
360
|
|
рекомендуемая высота установки, м
|
2,4÷3,6
|
|
напряжение питания, В
|
8÷15
|
|
потребляемый ток, мА, не более
|
15
|
|
сопротивление канала реле в дежурном режиме, Ом
|
6÷8
|
|
условия эксплуатации:
|
|
|
температура, °С
|
от - 20 до + 50
|
|
относительная влажность воздуха
без конденсации влаги
|
до 95% при +35°С
|
Информативность
- "выход на рабочий режим"
- "норма - ИК"
- "тревога - ИК"
- "норма - АК"
- "тревога - АК"
- "напряжение питания ниже допустимого"
- "вскрытие"
- "повышенный уровень помех по высокой частоте"
- "повышенный уровень помех по низкой частоте".
