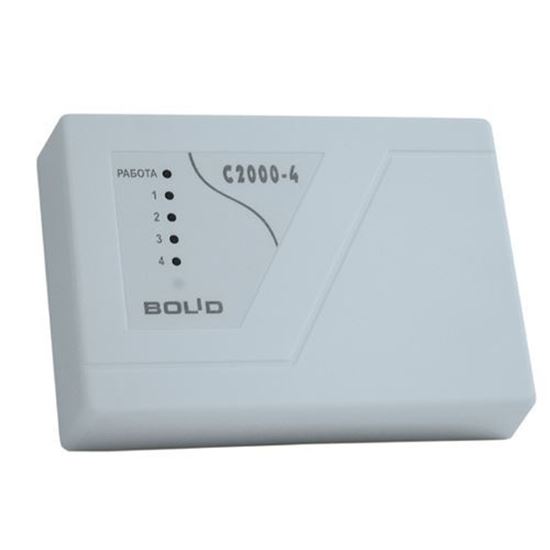

Прибор приемно-контрольный охранно-пожарный С-2000-4

Прибор приемно-контрольный охранно-пожарный. Контроль 4 шлейфов, возможность программирования параметров, два релейных выхода (с функциями управления сиреной, лампой, ПЦН, замком и т.д.), вход Touch Memory (до 2048 ключей), внутренний буфер – 255 событий,
2 200 руб

С-2000-4 - Предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет управление от считывателя Proximity-карт или ключей Touch Memory, встроенную индикацию и релейные выходы.

Основные особенности:

  • Программируемый выбор типа шлейфов сигнализации:
    • тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
    • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
    • тип 3: пожарный тепловой двухпороговый
    • тип 4: охранный
    • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
    • тип 6: технологический
    • тип 7: охранный входной
    • тип 11: тревожный
    • тип 12: программируемый технологический
  • Отображение состояния шлейфов сигнализации и состояния прибора на 5 встроенных индикаторах
  • Контроль доступа в охраняемое помещение в режиме: вход по Proximity-карте или ключу Touch Memory, выход по кнопке ВЫХОД
  • Настраиваемый контроль взлома и блокировки входной двери
  • Подключение считывателей с интерфейсом Touch Memory, Wiegand, ABA TRACK II и управление двухцветным светодиодом и звуковым сигнализатором считывателя
  • Возможность управления взятием/снятием под охрану и доступом одной Proximity картой или ключом Touch Memory
  • Режим двойной идентификации (по двум карточкам или ключам) для доступа и управления взятием/снятием
  • Программируемые временные зоны для доступа и управления шлейфами сигнализации
  • Программируемая логика управления двумя реле и двумя транзисторными выходами с контролем подключаемых цепей (37 тактик управления)
  • Управление взятием/снятием под охрану, доступом со считывателя или дополнительно по интерфейсу RS-485 в ИСО «Орион»
  • Управление выходами прибора по интерфейсу RS-485 в ИСО «Орион»
  • Запоминание событий в буфере при потере связи по интерфейсу RS-485

Технические характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ ПАРАМЕТРА

Количество радиальных неадресных шлейфов сигнализации (ШС)

4

Макс. сопротивление проводов ШС без учета оконечного сопротивления

1 кОм для охранных ШС,
100 Ом для пожарных ШС

Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"

20 кОм для охранных ШС,
50 кОм для пожарных ШС

Подключаемые к ШС устройства

Неадресные охранные и пожарные извещатели с релейным выходом

Без ограничений

Неадресные охранные извещатели, питающиеся от ШС

с общим током потребления до 3 мА

Неадресные пожарные извещатели, питающиеся от ШС

с общим током потребления до 3 мА
(с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)

Напряжение на каждом входе ШС

24 В ÷ 19 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС

Ограничение тока в короткозамкнутом ШС

26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)

Световая индикация тревог и неисправностей

1 индикатор состояния прибора и 4 индикатора состояния каждого из ШС

Энергонезависимый буфер событий

4088 сообщений

Встроенный звуковой сигнализатор

есть

Датчик вскрытия корпуса

микроконтакт

Интерфейс

RS-485

Питание прибора

от внешнего источника постоянного тока

Напряжение питания

10,2 ÷ 28,4 В постоянного тока

Количество вводов питания

2

Потребляемый ток

110 – 260 мА при напряжении питания 12 В,
60 – 140 мА при напряжении питания 24 В

Готовность к работе после включения питания

не более 3 с

Внешний считыватель электронных идентификаторов (ЭИ)

1 вход

Интерфейс подключаемых считывателей

Touch Memory, Wiegand, ABA TRACK II

Управление светодиодами считывателя

Двумя светодиодами (зеленым и красным).
Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА

Управление звуковым сигнализатором считывателя

Есть. Сигнал управления "+5В КМОП"

Объем памяти ЭИ (ключей Touch Memory или Proximity-карт)

4096

Выходы

4 шт.

Электромагнитные реле

2 шт.: 30 В, 7 А, 100 Вт постоянного тока

Ключи (транзисторные)

2 шт.: 12 или 24 В (определяется напряжением питания прибора), 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,0 мА), защита от перегрузки по току

Рабочий диапазон температур

от -40 до +50 °C

Относительная влажность

до 98% при +25 °C

Степень защиты корпуса

IР30

Габаритные размеры

156×107×39 мм

Вес прибора

не более 0,3 кг

Средний срок службы

10 лет

Программирование прибора

программа UProg.exe

Подключение к ПК

через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип монтажа

настенный навесной или на DIN-рейку
