Радиопередающее устройство Астра-РИ РПД лит.3

Организация охраны объектов и индивидуальная защита путем передачи извещений по радиоканалу
Производитель: ТЕКО
1 400 руб

Особенности

  • радиус действия радиоканала РПД  не менее 2500 м в прямой видимости;
  • 4 режима работы РПД:
    - автономный,
    - расширенный,
    - "радиоудлинитель",
    - режим охранного или пожарного извещателя в системе Астра-РИ-М;
  • совместная работа по линии расширения с ППКОП Астра-712/Х проводной системы или с ППКОП  Астра-812 беспроводной системы Астра-РИ-М  для передачи извещений этих систем на удаленный пост охраны;
  • использование выносных антенн;
  • широкий температурный диапазон работы РПД

Основные данные

  • автономный режим работы РПД обеспечивает:
    - контроль тока ШС РПД,
    - пожарный или охранный алгоритм контроля ШС,
    - контроль двойной сработки ШС при пожарном алгоритме,
    - постановку на охрану/снятие с охраны: идентификаторами ТМ/кнопкой управления с возможным временем задержки на выход 0/30 секунд,
    - регистрацию идентификаторов ТМ (не более 16),
    - включение режима автоперевзятия (10 минут),
    - индикацию состояния входа ШС;
  • расширенный режим работы РПД обеспечивает:
    - передачу информации от ППКОП Астра-712/х или Астра-812 на РПУ. ППКОП подключается к РПД по линии расширения,
    - выбор режима работы по линии расширения – ведомый/ведущий.  Ведомый режим обеспечивают одновременную работу в линии расширения с различными ППКОП (Астра-712/Х, Астра-812) и  дополнительным оборудованием (Астра-821/822, Астра-861, Астра-882),
     - выбор скорости передачи информации по линии расширения: 1200 / 4800 бит/с;
  • РПД обеспечивает:
    - режим «радиоудлиннитель» -  повторение состояния ШС РПД на реле РПУ,
    - режим охранного  или пожарного извещателя в системе «Астра-РИ-М»,
    - контроль напряжения питания РПД и подключенного ППКОП;
    - контроль вскрытия корпуса РПД и подключенного ППКОП;
  • не требует получения разрешений на применение от органов государственной радиочастотной службы



Технические данные


Рабочие частоты:
- литера 3 434,42 МГц
мощность передатчика 100 мВт
напряжение питания 10,5÷15 В
ток потребления 45/100 мА
напряжение на клеммах ШС в дежурном режиме 9÷13 В
ток короткого замыкания по ШС 20 мА
ток в ШС для питания извещателей 3 мА
максимальный ток нагрузки выхода СО 100 мА
длина приборной линии расширения (при R <100 Ом C< 0,033 мкФ) 200 м
Условия эксплуатации:
- температура от -30 до +50°С
- относительная влажность воздуха без конденсации влаги до 95% при +35°С
- степень защиты оболочкой IP41

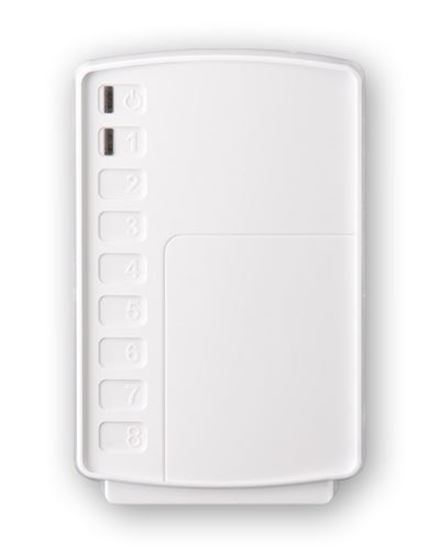

Информативность

  • два светодиодных индикатора:
     - красный  -  индикация извещений,
     - зеленый  -  индикация питания;
  • выход на выносной светодиод;
  • вход/выход  линии расширения;
  • антенный разъем.
