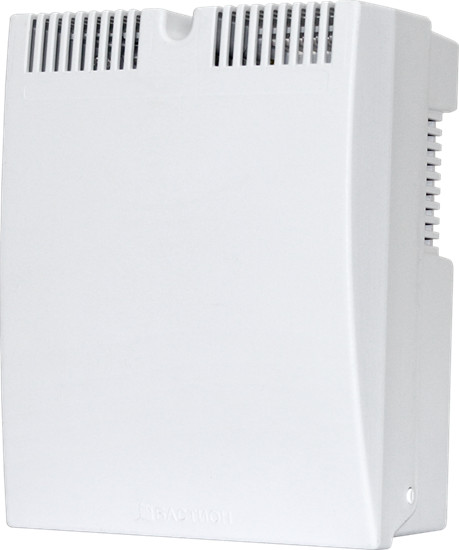

Резервный блок питания СКАТ-1200C

Резервный блок питания - "Скат-1200С" используется для обеспечения бесперебойным стабилизированным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения, систем связи и т.д. постоянным напряжением 12 В при отключении электроэнергии в сетях электропитания.
Производитель: Бастион
1 250 руб

Особенности

  • питание нагрузки постоянным стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети
  • оптимальный заряд аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения питающей сети (режим «ОСНОВНОЙ»)
  • автоматический переход на резервное питание от АКБ при отключении электрической сети, (режим «РЕЗЕРВ»)
  • резервное питание нагрузки постоянным напряжением согласно п.2 таблицы
  • сохранение номинальных параметров при изменении входного напряжения питания в широких пределах (п.1 таблицы)
  • защиту от переполюсовки клемм АКБ
  • сохранение работоспособности при обрыве цепи АКБ (при наличии напряжения питающей сети)
  • световую индикацию (индикатор «СЕТЬ») наличия сетевого напряжения (режим «ОСНОВНОЙ»)
  • световую индикацию (индикатор «АКБ») наличия заряда АКБ
  • световую индикацию (индикатор «ВЫХОД») наличия выходного напряжения
  • защиту АКБ при коротком замыкании в нагрузке
  • защиту АКБ от глубокого разряда
  • автоматическое формирование и передачу во внешние цепи информационного сигнала в формате открытый коллектор («ОК»): об отсутствии напряжения сети «ПЕРЕХОД НА РЕЗЕРВ»
  • функцию «холодный пуск»: восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения
  • время технической готовности к работе не более 20 с после подключения к источнику сетевого напряжения или АКБ



Технические характеристики



Входная сеть (переменного тока)  напряжение, В 187…242
 частота, Гц 50±1
Выходное напряжение (постоянного тока), В  режим «ОСНОВНОЙ» 12,9…14,0
 режим «РЕЗЕРВ» 9,5…14,0
Номинальный ток нагрузки, А 0,9
Максимальный ток нагрузки в режиме «ОСНОВНОЙ»  кратковременно (5 сек.), А не более 1,0
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А  не более 1,0
Ток заряда АКБ, А 0,2…0,35
Величина напряжения на АКБ, при котором происходит автоматическое отключение  выходного напряжения в режиме
«РЕЗЕРВ», В
10,4…11,0
Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ,  не более 50
Максимальная мощность, потребляемая от сети переменного тока, ВА, не более 25
Характеристики информационного выхода ОК «Переход на резерв» максимальный ток, не более, мA 50
максимальное напряжение, не более, В 30
Аккумуляторы герметичные свинцово-кислотные количество, шт 1
номинальное напряжение, В 12
емкость, Ач 4,5; 7
рекомендуемая емкость, Ач 7
Сечение проводов подводимых к клеммам, мм2, не более «СЕТЬ» 1,5
«ВЫХОД и ОК»
Рабочие условия эксплуатации: температура окружающей среды, °С от -10 до +40
относительная влажность воздуха при температуре +25 °С, не более, % 90
Степень защиты оболочкой по ГОСТ 14254-96 IP20
Габаритные размеры ШхВхГ, мм, не более 170х210х105
Масса (без АКБ), кг, не более НЕТТО (БРУТТО) 0,5 (0,7)
